羅斯海爾ROSSHILL直流控制模塊

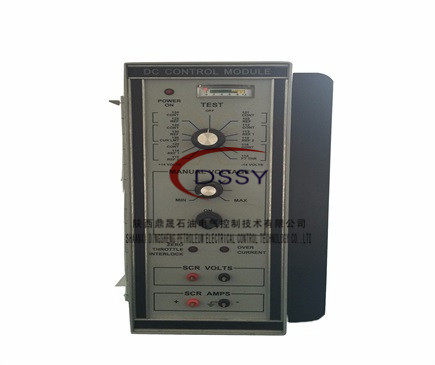

羅斯海爾ROSSHILL(ZJ70D) DC直流控制模塊：0522-2400-23

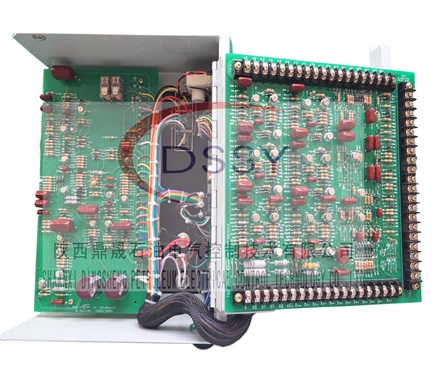

DC直流控制模塊DC控制模塊是控制直流電動機轉速和轉矩的核心部件。既可控制串勵電動機，也可控制并勵電動機。它能輸出強觸發脈沖，確保SCR快速可靠導通，能使同軸驅動同一負荷的兩臺電動機負荷均衡分配。每個鉆井功能都有獨立的電流限制，轉盤電流限定可平滑調節。電流給定具有漸增特性，可使電動機轉矩平穩增加。所有鉆井功能的速度調節器均與指配接觸器相連鎖，轉盤過電流的封門閥值設定為最大電流限制值的150%。設有零位連鎖保護裝置，以防其指 配時電動機突然高速轉動。自動檢測和控制能耗制動的投入和退出?？墒謩?dòng)調節組件的電位器，以試驗SCR橋的輸出電壓。各柜中的模塊均能互相置換。
主要功能：
● 根據速度給定手輪的大小，確定SCR導通的相位角，實現電機的無級調速。
● 根據負荷的大小，自動調節電流的大小，以維持電機轉速的穩定。
● 滿足控制電路的零位鎖定要求。
● 提供控制回路所需的電壓。
● 能耗制動的檢測和控制。
