產品綜述:

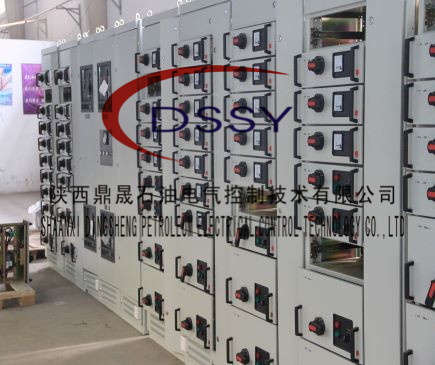

石油鉆機電控系統MCC單元柜
產品特點:
(1)結構通用性強,組裝靈活,以25mm為模數的C型型材能滿足各種結構形式,防護等級及使用環境的要求。
(2)設計緊湊:計較小的空間能容納較多的功能單元。
(3)采用標準模塊設計:分別可組成保護。操作,轉換,控制,調節,測定,指示等標準單元,用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的柜架結構和抽屜單元。
(4)安全性:大量采用高強度阻燃型工程塑料組件,有效加強防護安全性能。
(5)技術性能高:主要參數達到當代國際技術水平。
(6)壓縮場地:三化程度高,可大大壓縮儲存和運輸預制件的場地。
(7)裝配方便:不需要特殊復雜的工具。
基本參數:
(1)額定工作電壓:380V, 660V.
(2)額定絕緣電壓:660V
(3)額定頻率:50HZ
(4)主母線工作電流:IN=4000A---1000A
(5)配電母線工作電流:IN=1000A
(6)主母線額定短時耐受電流和額定極限耐受電流:50KA-105KA
防護等級
(1)外殼防護等級:IP30
(2)觸電防護類別:I
(3)配電柜額定分散系統:K=0.9
(4)控制柜額定分散系統:K=0.6
開關柜類型:
(1)動力配電中心柜(PC)采用ME,F,M,AH,等系列斷路器
(2)電動機控制中心柜(MCC)
(3)由大小抽屜裝配而成,各回路主開關采用高分斷塑殼斷路或旋轉式帶熔斷器的負荷開關
(4)功率因數自動補償柜
保護接地系統:
(1)裝置的保護電路由單獨裝設的并貫穿于整個排列長度的PE線(或PEN線)和可導電的結構件兩部分組成。
(2)裝置中金屬結構件,除外表的門和封表外,其余都經過鍍鋅鈍化處理,在結構件的連接處,都經過精心的設計,使其能通過一定的短路電流。
安全保護系統:
每柜設有一塊或一組阻燃型的塑料更能板,安裝在主母線室與電氣室之間,起作用為有效防止開關元件因故障引起的飛弧與母線之間斷路造成的事故。采取了嚴密的隔離措施。
上下抽屜之間帶有通風孔的鍍鋅金屬底板相隔離。較小的8E4,8E2抽屜其四周均為阻燃型工程塑料件,故相鄰回路之間有較強的絕緣隔離作用。
柜內采用了多種塑料組件以支撐帶電部分,這些組件要求是無鹵素的,并具有CTI300等級以上的防漏電性能。
